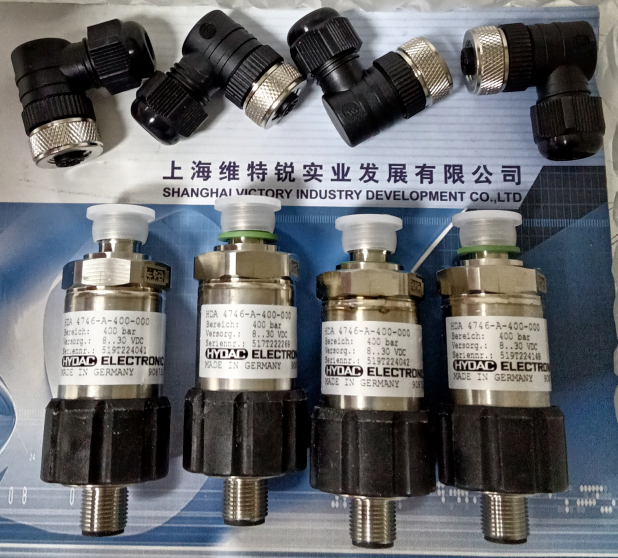

HYDAC HDA4746-A-400-000壓力傳感器采用電阻應變式（或壓阻式）工作原理，其核心是通過測量彈性元件形變引起的電阻變化，將壓力信號轉化為電信號。具體過程如下：
壓力作用與彈性元件形變
當外部壓力施加于傳感器的彈性敏感元件（如不銹鋼膜片或陶瓷膜片）時，膜片發生微小形變。這種形變與壓力值成正比，是后續信號轉換的基礎。
電阻應變片的應變效應
粘貼在膜片表面的電阻應變片由金屬箔或金屬絲制成，其電阻值隨形變而變化。當膜片受壓變形時，應變片的柵格結構被拉伸或壓縮，導致截面積變化，進而引發電阻值變化。這種電阻變化與形變量（即壓力）呈正相關關系。
惠斯登電橋電路轉換
電阻應變片與補償電阻共同構成惠斯登電橋的四個臂。在無壓力時，電橋處于平衡狀態，輸出電壓為零；當壓力導致應變片電阻變化時，電橋失去平衡，輸出與壓力成正比的微弱電壓信號。
信號放大與處理
電橋輸出的微弱電壓信號需通過放大電路進行增強，以便后續處理和顯示。放大后的信號被送至顯示設備或記錄設備，用戶可直接讀取壓力值。
溫度補償機制
為消除溫度對電阻值的影響，傳感器內置溫度補償電路。通過監測環境溫度并調整輸出信號，確保測量結果不受溫度波動的干擾，從而提升精度和穩定性。
技術優勢：
高精度：典型精度≤±0.25% FS（滿量程），部分場景可達±0.05% FS。
高穩定性：年穩定性≤±0.2% FS，校準周期可延長至2年。
強環境適應性：防護等級IP65，防塵抗噴淋；氟橡膠（FKM）密封耐受150℃高溫與化學腐蝕。
抗干擾能力：通過CISPR25 Class5輻射抗擾度測試，適應變頻器密集、強電磁干擾環境。
應用場景：
風電齒輪箱：監測油液清潔度與壓力反饋。
液壓系統：控制油缸動作，實現精準定位與負載保持。
冶金行業：適應高溫、高壓、強振動環境，如高爐、連鑄機液壓控制。
能源與電力：用于汽輪機調速系統或電廠汽輪機潤滑系統。
